آیا تا به حال به این فکر کردهاید که چگونه دستگاههای الکترونیکی مدرن مانند لپتاپها، گوشیهای هوشمند و تلویزیونهای فوق باریک، اینقدر فشرده و منظم طراحی میشوند؟ راز این طراحیهای شگفتانگیز، در بسیاری از موارد، استفاده از یک قهرمان پنهان در دنیای اتصالات است: کابل تخت. اما واقعاً کابل تخت چیست و چه ویژگی هایی دارد؟ اگر به دنبال پاسخی جامع برای این سوال هستید و میخواهید بدانید چرا این کابلها به ستون فقرات اتصالات در تجهیزات پیشرفته تبدیل شدهاند، این مقاله برای شما نوشته شده است. با ما همراه باشید تا سفری به دنیای کابلهای مسطح داشته باشیم و از ساختار تا کاربردهای بیشمار آنها را کشف کنیم.
تعریف دقیق کابل تخت (FFC/FPC): فراتر از یک سیم ساده
کابل تخت (Flat Cable) که با نامهای کابل فلت، FFC (Flexible Flat Cable) و FPC (Flexible Printed Circuit) نیز شناخته میشود، نوعی کابل الکتریکی است که در آن چندین هادی یا سیم رسانا به صورت موازی و در یک سطح در کنار یکدیگر قرار گرفته و توسط یک لایه عایق پلاستیکی انعطافپذیر پوشانده شدهاند. برخلاف کابلهای گرد سنتی که سیمها در آن به هم تابیده شده و در یک غلاف دایرهای قرار دارند، ساختار مسطح این کابلها به آنها اجازه میدهد تا فضای بسیار کمتری را اشغال کنند و انعطافپذیری فوقالعادهای داشته باشند. این طراحی هوشمندانه، آنها را به گزینهای ایدهآل برای استفاده در فضاهای محدود و برنامههایی که نیاز به حرکت و خمش دارند، تبدیل کرده است.
تاریخچه و سیر تکامل کابلهای تخت
ایده اولیه کابلهای تخت به اواسط قرن بیستم و نیاز روزافزون صنایع هوافضا و نظامی برای کاهش وزن و حجم سیمکشیها بازمیگردد. در آن دوران، مهندسان به دنبال راهی برای جایگزینی دستههای سیم سنگین و نامنظم با یک راهحل یکپارچه و سبک بودند. این تلاشها منجر به توسعه اولین نسل از کابلهای نواری شد. با پیشرفت تکنولوژی و کوچکتر شدن دستگاههای الکترونیکی مصرفی در دهههای بعد، استفاده از این کابلها به سرعت گسترش یافت و استانداردهای جدیدی برای تولید و استفاده از آنها تدوین شد. امروزه، این کابلها بخش جداییناپذیری از تقریباً تمام دستگاههای الکترونیکی پیشرفته هستند.
ویژگی های برجسته کابل تخت که آن را متمایز میکند
برای درک بهتر اینکه کابل تخت چیست و چه ویژگی هایی دارد؟، باید به مشخصات منحصر به فرد آن نگاهی دقیقتر بیندازیم. این ویژگیها عامل اصلی محبوبیت و کارایی بالای این نوع کابل در دنیای فناوری هستند.
- صرفهجویی در فضا و وزن: بارزترین ویژگی کابل تخت، طراحی مسطح و فشرده آن است. این کابلها میتوانند تا ۵۰ درصد فضای کمتری نسبت به کابلهای گرد معادل خود اشغال کنند و وزن بسیار سبکتری دارند.
- انعطافپذیری بالا: لایه عایق نازک و انعطافپذیر به این کابلها اجازه میدهد تا به راحتی خم شوند و در مسیرهای پیچیده و فضاهای تنگ قرار گیرند بدون آنکه به هادیهای داخلی آسیبی وارد شود.
- سازماندهی و نصب آسان: از آنجایی که هادیها به صورت ثابت و موازی در کنار هم قرار دارند، شناسایی و اتصال آنها بسیار سادهتر از کابلهای گرد است. این ویژگی خطای انسانی در هنگام مونتاژ را به شدت کاهش میدهد.
- عملکرد الکتریکی بهبود یافته: ساختار موازی و فاصله یکنواخت بین هادیها، ویژگیهای الکتریکی مانند امپدانس، خازن و اندوکتانس را ثابت و قابل پیشبینی میکند. این امر به کاهش تداخل سیگنال (Crosstalk) و بهبود کیفیت انتقال داده کمک شایانی میکند، موضوعی که در انتخاب انواع سیم و کابل ساختمانی نیز اهمیت دارد.
انواع کابل تخت و کاربردهای گسترده آنها
کابلهای تخت بر اساس پارامترهایی مانند گام (فاصله مرکز به مرکز هادیها)، تعداد رشتهها و نوع اتصال (کانکتور) به دستههای مختلفی تقسیم میشوند. به طور کلی، دو نوع اصلی آنها عبارتند از:
- نوع A (Type A): در این نوع، کنتاکتهای فلزی در دو سر کابل در یک سمت قرار دارند.
- نوع B (Type B): در این مدل، کنتاکتهای فلزی در دو سر کابل در جهت مخالف یکدیگر قرار گرفتهاند (یکی رو به بالا و دیگری رو به پایین).
این تنوع، کاربرد آنها را در صنایع گوناگون ممکن میسازد؛ از جمله:
- لوازم الکترونیکی مصرفی: لپتاپها (اتصال کیبورد، نمایشگر و مادربرد)، پرینترها، اسکنرها، تلویزیونها و دوربینهای دیجیتال.
- صنعت خودروسازی: در سیستمهای داشبورد، کیسههای هوا، سیستمهای صوتی و سنسورها.
- تجهیزات پزشکی: دستگاههای سونوگرافی، مانیتورهای پزشکی و تجهیزات تشخیصی.
- صنایع نظامی و هوافضا: سیستمهای ناوبری، رادارها و تجهیزات ارتباطی.

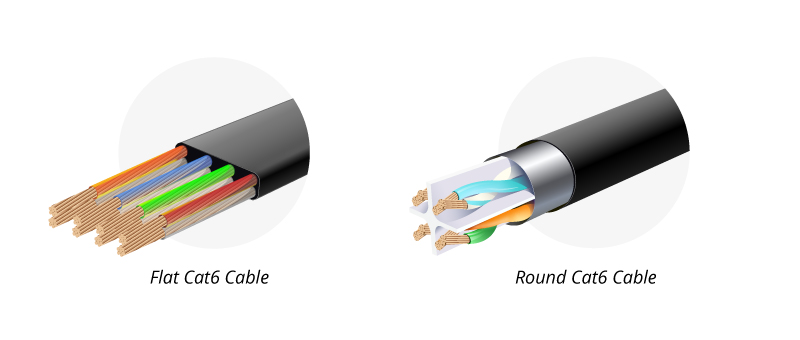

جدول مقایسه کابل تخت با کابل گرد سنتی
برای جمعبندی تفاوتها، جدول زیر میتواند به شما کمک کند تا به سرعت مزایای هرکدام را بسنجید.
| ویژگی |
کابل تخت (Flat Cable) |
کابل گرد (Round Cable) |
| اشغال فضا |
بسیار کم، ایدهآل برای فضاهای محدود |
زیاد، نیاز به فضای بیشتر برای نصب |
| وزن |
بسیار سبک |
سنگینتر |
| انعطافپذیری |
بالا، مناسب برای کاربردهای متحرک |
محدود، مقاومت بیشتر در برابر خمش |
| نصب و مدیریت |
آسان و منظم |
پیچیدهتر، نیاز به بست و مدیریت کابل |
| عملکرد الکتریکی |
پایدار، تداخل سیگنال کمتر |
متغیر، احتمال تداخل سیگنال بیشتر |
| کاربرد اصلی |
اتصالات داخلی دستگاههای الکترونیکی |
سیمکشی عمومی، انتقال برق و داده |
این مقایسه به خوبی نشان میدهد که چرا برای کاربردهای حساس و فشرده، پاسخ سوال “کابل تخت چیست و چه ویژگی هایی دارد؟” به یک مزیت رقابتی تبدیل میشود.
مزایای شگفتانگیز استفاده از کابل تخت
علاوه بر ویژگیهای اصلی ذکر شده، استفاده از کابلهای تخت مزایای دیگری نیز به همراه دارد. بهبود جریان هوا در داخل دستگاهها یکی از این موارد است. از آنجایی که این کابلها فضای کمی را مسدود میکنند، هوا به راحتی میتواند در اطراف قطعات الکترونیکی گردش کرده و به خنکسازی بهتر سیستم کمک کند. همچنین، قابلیت اطمینان این کابلها به دلیل ساختار یکپارچه و کاهش نقاط اتصال دستی، بسیار بالاست. این امر طول عمر دستگاه را افزایش داده و هزینههای تعمیر و نگهداری را کاهش میدهد، درست همانطور که کیفیت در خرید کابل برق میتواند هزینههای بلندمدت را تحت تاثیر قرار دهد.
چالشها و معایب کار با کابلهای تخت
با وجود تمام مزایا، کابلهای تخت بدون چالش هم نیستند. این کابلها معمولاً مقاومت کمتری در برابر سایش و پارگی خارجی نسبت به کابلهای گرد با غلاف ضخیم دارند. همچنین، تعمیر آنها در صورت آسیب دیدن یک یا چند رشته داخلی، تقریباً غیرممکن است و در اکثر موارد کل کابل باید تعویض شود. علاوه بر این، برای اتصال آنها به برد مدار چاپی (PCB) به کانکتورهای مخصوص (ZIF/LIF) نیاز است که طراحی مدار را کمی پیچیدهتر میکند.
چگونه بهترین کابل تخت را برای پروژه خود انتخاب کنیم؟
انتخاب کابل تخت مناسب نیازمند توجه به جزئیات فنی پروژه شماست. اولین قدم، تعیین گام (Pitch) یا فاصله بین هادیها است که باید با کانکتور مورد نظر شما سازگار باشد. گامهای رایج شامل 0.5mm, 1.0mm و 1.25mm هستند. در مرحله بعد، باید تعداد هادیها (Conductors) را بر اساس تعداد سیگنالهایی که نیاز به انتقال دارید، مشخص کنید. جنس هادی (معمولاً مس قلعاندود) و مواد عایق (مانند پلیاستر یا پلیآمید) نیز بر عملکرد و دوام کابل تأثیرگذارند. اگر پروژه شما شامل اتصالات پیچیده در سیستمهای کنترلی است، ممکن است نیاز به بررسی گزینههایی مانند کابلهای کنترلی و ابزار دقیق نیز داشته باشید.
جمعبندی: چرا کابل تخت آینده اتصالات است؟
در این مقاله به طور کامل بررسی کردیم که کابل تخت چیست و چه ویژگی هایی دارد؟. دیدیم که این کابلها با طراحی هوشمندانه، وزن سبک، انعطافپذیری بالا و اشغال فضای کم، انقلابی در طراحی و ساخت تجهیزات الکترونیکی ایجاد کردهاند. از لپتاپ شخصی شما گرفته تا پیچیدهترین سیستمهای هوافضا، کابلهای تخت نقشی حیاتی در ایجاد اتصالات قابل اعتماد و کارآمد ایفا میکنند. آنها نه تنها به کوچکسازی و افزایش زیبایی دستگاهها کمک میکنند، بلکه با بهبود عملکرد الکتریکی و سادهسازی فرآیند مونتاژ، به کاهش هزینهها نیز منجر میشوند.
