در دنیای مدرن امروز، سیستمهای حمل و نقل ریلی (قطار، مترو و تراموا) به عنوان شریانهای حیاتی جابجایی مسافر و کالا شناخته میشوند. اما پشت این حرکت روان و ایمن، شبکهای پیچیده و عظیم از زیرساختهای الکتریکی قرار دارد که قلب تپنده آن، کابلهای مورد استفاده در خطوط حمل و نقل ریلی هستند.
در این مقاله جامع، به بررسی انواع کابلها، ویژگیهای فنی، استانداردهای ایمنی و نقش حیاتی آنها در صنعت ریلی میپردازیم.
چرا انتخاب کابل در صنعت ریلی اهمیت حیاتی دارد؟
خطوط ریلی محیطهای بسیار چالشبرانگیزی هستند. ارتعاشات مداوم، نوسانات دمایی شدید، رطوبت، تماس احتمالی با روغنها و مواد شیمیایی، و از همه مهمتر، مسئله ایمنی در برابر آتشسوزی در تونلها، انتخاب کابل را به یک موضوع استراتژیک تبدیل کرده است. کابلهای ریلی نه تنها وظیفه انتقال توان را بر عهده دارند، بلکه پایداری سیستمهای کنترلی و مخابراتی را نیز تضمین میکنند.
انواع کابلهای مورد استفاده در خطوط حمل و نقل ریلی
کابلهای ریلی را میتوان بر اساس کاربرد به چهار دسته اصلی تقسیم کرد:
۱. کابلهای قدرت و توزیع انرژی (Power Cables)
این کابلها وظیفه تامین برق مورد نیاز برای حرکت قطار (سیستم رانش) و همچنین برقرسانی به ایستگاهها و تجهیزات جانبی را بر عهده دارند.

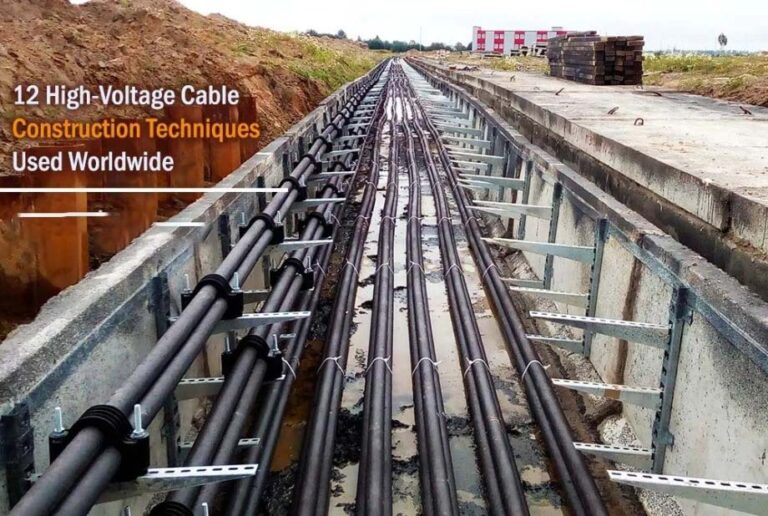

- کابلهای فشار متوسط و قوی: برای انتقال برق از پستهای اصلی به شبکه بالاسری یا ریل سوم.
- کابلهای داخل واگن: برای تامین برق سیستمهای روشنایی، تهویه مطبوع (HVAC) و پریزهای برق مسافران. این کابلها باید انعطافپذیری بالایی داشته باشند.
۲. کابلهای سیگنالینگ و کنترل (Signaling & Control Cables)

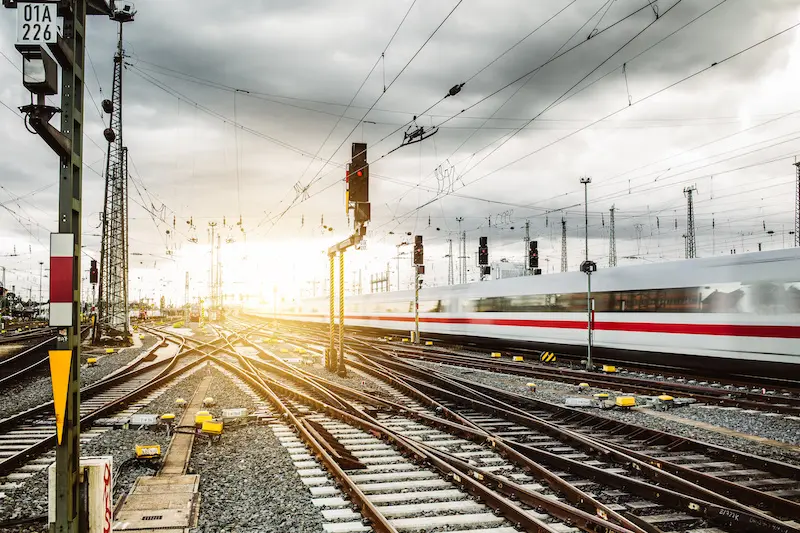

ایمنی در راهآهن بر پایه سیستمهای سیگنالینگ استوار است. این کابلها اطلاعات مربوط به موقعیت قطار، وضعیت سوزنها و چراغهای راهنما را منتقل میکنند. هرگونه اختلال در عملکرد این کابلها میتواند منجر به فجایع جبرانناپذیر شود.
ویژگی مهم: مقاومت در برابر تداخلات الکترومغناطیسی (EMI) به دلیل مجاورت با کابلهای قدرت پرفشار.
۳. کابلهای مخابراتی و انتقال داده (Telecommunication & Data Cables)
با هوشمند شدن سیستمهای ریلی، نیاز به انتقال داده با سرعت بالا افزایش یافته است.
- فیبر نوری: برای انتقال حجم بالای دادهها، کنترل ترافیک مرکزی و سیستمهای نظارت تصویری (CCTV) در طول خطوط و ایستگاهها.
- کابلهای شبکه (LAN): برای سیستمهای اطلاعرسانی به مسافران و وای-فای داخل قطار.
۴. سیمهای شبکه بالاسری (OCS – Overhead Catenary System)

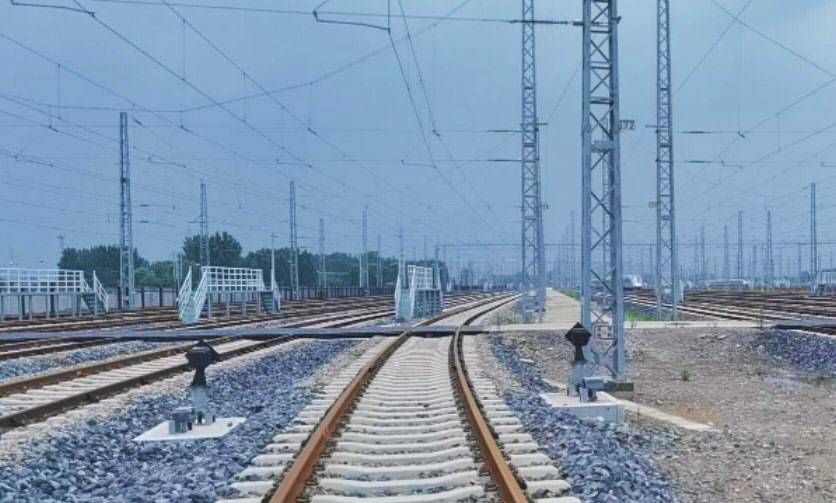

اینها کابلهای بدون عایقی هستند که مستقیماً با پانتوگراف قطار در تماساند. معمولاً از جنس مس یا آلیاژهای مس-منیزیم و مس-نقره ساخته میشوند تا علاوه بر رسانایی عالی، مقاومت مکانیکی و سایشی بالایی داشته باشند.
استانداردهای فنی و ویژگیهای ایمنی
کابلهای مورد استفاده در صنعت ریلی باید استانداردهای سختگیرانهای را پاس کنند. مهمترین ویژگیهای این کابلها عبارتند از:
۱. ویژگی LSZH (Low Smoke Zero Halogen)
در صورت بروز آتشسوزی در تونلهای مترو یا فضای بسته واگن، بزرگترین خطر نه شعله، بلکه دود سمی ناشی از سوختن روکش کابلهاست. کابلهای ریلی باید “کمدود” و “بدون هالوژن” باشند تا در صورت سوختن، گازهای سمی و خفهکننده تولید نکنند و دید افراد را مختل نسازند.
۲. خاصیت خودخاموششونده و ضد انتشار شعله (Flame Retardant)
این کابلها طوری طراحی شدهاند که آتش را در طول مسیر کابل منتقل نمیکنند و بلافاصله پس از قطع منبع آتش، خاموش میشوند.
۳. مقاومت مکانیکی و انعطافپذیری
قطارها دائماً در حال حرکت و لرزش هستند. کابلهای داخل واگن باید در برابر خمشهای مداوم و ارتعاشات شدید مقاوم باشند تا دچار شکستگی هادی یا ترک خوردگی عایق نشوند.
۴. مقاومت در برابر عوامل محیطی
کابلهای نصب شده در فضای باز باید در برابر اشعه ماوراء بنفش (UV)، رطوبت، نفوذ آب و تغییرات دمایی (از -۴۰ تا +۹۰ درجه سانتیگراد) کاملاً مقاوم باشند.
استانداردهای بینالمللی مرجع
در تولید و تست کابلهای ریلی، استانداردهای اروپایی نقش تعیینکنندهای دارند:
- EN 50264: استانداردی برای کابلهای واگن با دیواره استاندارد.
- EN 50306: برای کابلهای با دیواره نازک (Thin wall) که برای کاهش وزن و حجم در واگنهای مدرن استفاده میشوند.
- EN 50382: برای کابلهای با مقاومت دمایی بسیار بالا.
- IEC 60332: تستهای مربوط به انتشار شعله.
اهمیت نگهداری و بازرسی دورهای
کابلهای خطوط ریلی به دلیل طول عمر بالا (معمولاً ۲۵ تا ۴۰ سال) طراحی میشوند، اما بازرسیهای دورهای برای حفظ ایمنی الزامی است. استفاده از سیستمهای مانیتورینگ هوشمند برای تشخیص تخلیه جزئی (Partial Discharge) در کابلهای قدرت و تستهای پیوستگی در کابلهای سیگنالینگ، از بروز توقفهای ناخواسته در شبکه ریلی جلوگیری میکند.
نقش تکنولوژیهای نوظهور در کابلهای ریلی
با ظهور قطارهای سریعالسیر (High-Speed Rail)، نیاز به کابلهایی با تحمل ولتاژ بالاتر و وزن کمتر بیش از پیش احساس میشود. استفاده از مواد پلیمری پیشرفته در عایقبندی و جایگزینی کابلهای مسی با کابلهای نوری در بخشهای کنترلی، باعث کاهش وزن کلی قطار و در نتیجه کاهش مصرف انرژی شده است.
نتیجهگیری
کابلهای مورد استفاده در خطوط حمل و نقل ریلی، فراتر از یک رابط الکتریکی ساده، ضامن امنیت، سرعت و پایداری سیستمهای حمل و نقل عمومی هستند. انتخاب صحیح نوع کابل، توجه به استانداردهای LSZH و مقاومت مکانیکی، نهتنها هزینههای نگهداری را کاهش میدهد، بلکه ایمنی جان میلیونها مسافری که روزانه از این ناوگان استفاده میکنند را تضمین مینماید.
اگر شما در زمینه طراحی زیرساختهای ریلی یا تامین تجهیزات فعالیت میکنید، همواره به یاد داشته باشید که در صنعت ریلی، کیفیت کابل، مستقیماً با امنیت سیستم برابر است.
