این یک سوال بسیار مهم و کاربردی در مهندسی برق است. محاسبه جریان مجاز سیم برق (که به آن “آمپراژ” یا “ظرفیت آمپری” هم میگویند) یک فرمول ساده و واحد ندارد، بلکه فرآیندی است که به چندین عامل کلیدی بستگی دارد.
به زبان ساده، جریان مجاز یک سیم، حداکثر جریانی است که میتواند به طور مداوم از آن عبور کند بدون اینکه دمای عایق آن از حد مجاز فراتر رود و باعث آسیب، آتشسوزی یا کاهش عمر سیم شود.
در ادامه، مراحل و عوامل مؤثر در محاسبه جریان مجاز سیم را به طور کامل توضیح میدهم.

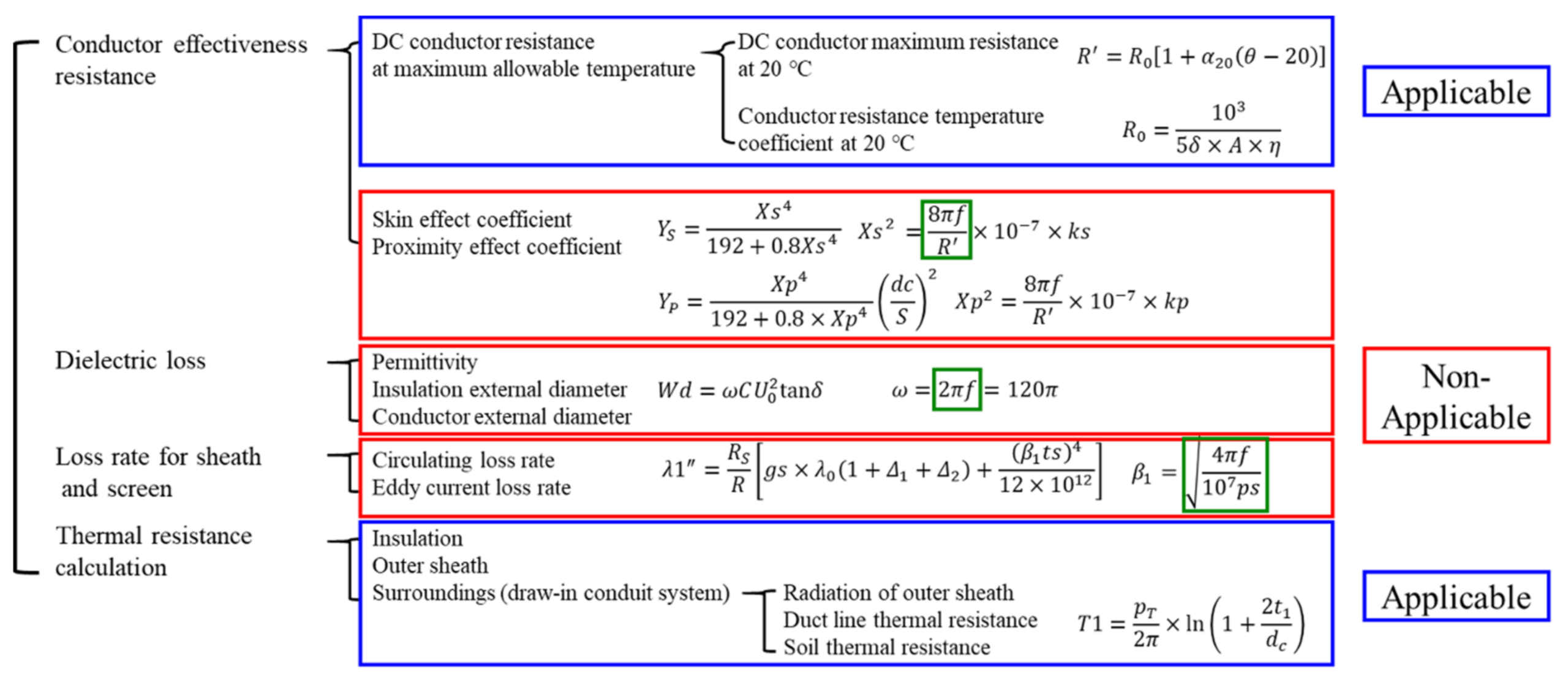

عوامل کلیدی مؤثر بر جریان مجاز سیم
قبل از محاسبه، باید این عوامل را بشناسید:
سطح مقطع سیم (Cross-sectional Area): این مهمترین عامل است. هرچه سطح مقطع سیم (که با واحد میلیمتر مربع mm² بیان میشود) بزرگتر باشد، مقاومت الکتریکی آن کمتر است و میتواند جریان بیشتری را از خود عبور دهد. (مثلاً سیم 2.5 میلیمتر مربع جریان بیشتری از سیم 1.5 تحمل میکند).
جنس هادی (Conductor Material): سیمهای مسی (Copper) ظرفیت جریانی بیشتری نسبت به سیمهای آلومینیومی (Aluminum) با سطح مقطع یکسان دارند.
نوع عایق (Insulation Type): عایقها تحمل دمایی متفاوتی دارند. مثلاً عایق PVC (پلیوینیل کلراید) معمولاً تا دمای 70 درجه سانتیگراد را تحمل میکند، در حالی که عایق XLPE (پلیاتیلن کراس لینک شده) میتواند تا 90 درجه سانتیگراد را تحمل کند. هرچه تحمل دمایی عایق بالاتر باشد، سیم میتواند جریان بیشتری را عبور دهد.
روش نصب (Installation Method): نحوه قرارگیری سیم در محیط تأثیر بسیار زیادی بر خنک شدن آن دارد.
روکار در هوا: بهترین حالت برای خنک شدن.
داخل لوله (کاندوئیت) روی دیوار یا سقف: خنک شدن سختتر میشود.
داخل لوله دفن شده در دیوار گچی یا بتنی: خنک شدن بسیار محدود است.
دفن مستقیم در خاک: شرایط خاص خود را دارد.
دمای محیط (Ambient Temperature): هرچه دمای محیطی که سیم در آن قرار دارد بالاتر باشد (مثلاً در یک اتاق موتورخانه یا زیر آفتاب)، ظرفیت سیم برای دفع گرما کاهش مییابد و در نتیجه جریان مجاز آن کمتر میشود.
تعداد سیمهای مجاور هم (Grouping of Cables): وقتی چندین سیم حامل جریان در یک لوله یا یک سینی کابل کنار هم قرار میگیرند، گرمای تولیدی آنها روی یکدیگر تأثیر میگذارد و باعث میشود دمای کلی بالا برود. این امر جریان مجاز هر سیم را به شدت کاهش میدهد.
چگونه جریان مجاز را محاسبه کنیم؟ (مراحل عملی)
محاسبه دقیق جریان مجاز از طریق جداول استاندارد انجام میشود و سپس ضرایب تصحیح بر اساس شرایط محیطی روی آن اعمال میگردد. استاندارد مرجع در ایران، مبحث ۱۳ مقررات ملی ساختمان است که خود بر اساس استانداردهای بینالمللی مانند IEC 60364 تدوین شده است.
مرحله ۱: یافتن جریان پایه از جدول استاندارد
ابتدا باید بر اساس سطح مقطع سیم، نوع عایق (PVC یا XLPE) و روش نصب، جریان پایه را از جدول مربوطه در استاندارد پیدا کنید.
مثال: فرض کنید یک سیم مسی با عایق PVC و سطح مقطع 2.5 میلیمتر مربع داریم که در یک لوله در داخل دیوار گچی نصب شده است. با مراجعه به جدول مربوطه در مبحث ۱۳، ممکن است جریان پایه برای این حالت 21 آمپر باشد. (این عدد مثالی است و باید به جدول دقیق استاندارد مراجعه شود).
مرحله ۲: اعمال ضرایب تصحیح (Correction Factors)
حالا باید جریان پایه را در ضرایب تصحیح مربوط به شرایط واقعی ضرب کنید.
الف) ضریب تصحیح دما (Temperature Correction Factor):جداول استاندارد معمولاً برای یک دمای محیط مرجع (مثلاً 30 درجه سانتیگراد) تهیه شدهاند. اگر دمای محیط شما متفاوت است، باید از ضریب تصحیح دما استفاده کنید.
مثال: اگر دمای محیط نصب سیم 40 درجه سانتیگراد باشد، ضریب تصحیح دما برای عایق PVC ممکن است حدود 0.87 باشد. (این ضریب همیشه کمتر از ۱ است اگر دما بالاتر از دمای مرجع باشد).
ب) ضریب تصحیح تعداد سیمهای مجاور (Grouping Correction Factor):اگر بیش از یک مدار (که هر کدام حداقل دو سیم حامل جریان دارند) در یک لوله یا سینی قرار دارند، باید از این ضریب استفاده کنید.
مثال: فرض کنید ۳ مدار تکفاز (مجموعاً ۶ سیم حامل جریان فاز و نول) در یک لوله قرار دارند. ضریب تصحیح برای این حالت ممکن است حدود 0.57 باشد. (این ضریب با افزایش تعداد سیمها به شدت کاهش مییابد).
مرحله ۳: محاسبه جریان مجاز نهایی
حالا مقادیر را در هم ضرب میکنیم:
جریان مجاز نهایی = جریان پایه × ضریب تصحیح دما × ضریب تصحیح تجمیع
با استفاده از اعداد مثال بالا:
جریان مجاز نهایی = 21 آمپر × 0.87 (ضریب دما) × 0.57 (ضریب تجمیع) = 10.4 آمپر
نتیجه مهم: میبینید که سیمی که در شرایط ایدهآل میتوانست 21 آمپر را حمل کند، در شرایط واقعی نصب (دمای بالاتر و وجود سیمهای دیگر) تنها میتواند 10.4 آمپر را به صورت ایمن حمل کند. انتخاب فیوز یا کلید مینیاتوری برای این مدار باید بر اساس این عدد نهایی باشد (مثلاً یک فیوز 10 آمپری).
نکته بسیار مهم: افت ولتاژ (Voltage Drop)
علاوه بر محاسبه جریان مجاز برای جلوگیری از گرم شدن سیم، باید افت ولتاژ را نیز بررسی کنید، به خصوص برای مسیرهای طولانی. حتی اگر سیم از نظر حرارتی مشکلی نداشته باشد، یک مسیر طولانی میتواند باعث افت ولتاژ قابل توجهی شود و تجهیزات انتهایی خط به درستی کار نکنند.
قانون کلی: افت ولتاژ در مدارهای روشنایی نباید از 3% و در مدارهای موتوری از 5% بیشتر شود.
محاسبه افت ولتاژ فرمول جداگانهای دارد و باید به عنوان یک بررسی ثانویه همیشه انجام شود.
خلاصه و توصیه نهایی
محاسبه جریان مجاز یک فرمول ساده نیست؛ بلکه یک فرآیند مبتنی بر جداول استاندارد و ضرایب تصحیح است.
همیشه به شرایط نصب (دما، روش نصب، تعداد سیمها) توجه کنید. نادیده گرفتن این عوامل میتواند بسیار خطرناک باشد.
مرجع اصلی برای محاسبات دقیق در ایران، مبحث ۱۳ مقررات ملی ساختمان است.
هشدار: انجام کارهای برقی و انتخاب سایز سیم باید توسط فرد متخصص و برقکار واجد شرایط انجام شود. این توضیحات صرفاً برای افزایش آگاهی است و نباید جایگزین مشاوره تخصصی شود.
