آشنایی با کابل فشار متوسط

کابل فشار متوسط (Medium Voltage Cable یا به اختصار MV) نوعی کابل برق است که برای انتقال انرژی الکتریکی در سطح ولتاژ متوسط استفاده می‌شود. این کابل‌ها معمولاً در محدوده ولتاژ بین 1 کیلوولت (kV) تا 36 کیلوولت کاربرد دارند و نقش مهمی در شبکه‌های توزیع برق ایفا می‌کنند.

مشخصات و کاربردهای کابل فشار متوسط (MV):

ولتاژ کاری: معمولاً بین 1 kV تا 36 kV (بسته به استاندارد و نوع کابل) است.

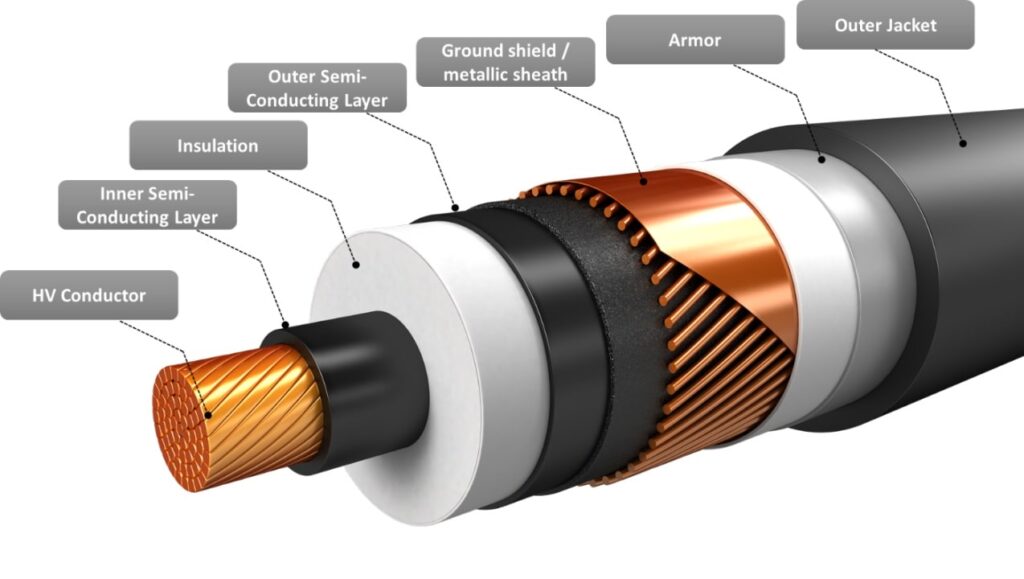

ساختار کابل:

هادی: معمولاً از مس یا آلومینیوم است که جریان الکتریکی را منتقل می‌کند.
عایق: لایه‌ای از مواد عایق مانند پلی‌اتیلن کراس‌لینک شده (XLPE) یا رزین‌های مخصوص برای جلوگیری از نشت جریان و محافظت در برابر شرایط محیطی.
صفحه نیمه هادی: برای کاهش میدان الکتریکی ناهموار در داخل کابل.
غلاف حفاظتی: پوشش خارجی که کابل را در برابر رطوبت، ضربه، خوردگی و شرایط مکانیکی محافظت می‌کند.

کاربرد:

انتقال برق از پست‌های برق به ترانسفورماتورها در شبکه‌های توزیع.
استفاده در محیط‌های صنعتی و شهری برای تامین برق تجهیزات با ولتاژ متوسط.
کابل‌کشی‌های زمینی و هوایی در خطوط انتقال ولتاژ متوسط.

مزایا:

کاهش افت ولتاژ و افزایش کیفیت انتقال.
مقاومت بالا در برابر شرایط محیطی مختلف.
نصب و نگهداری آسان نسبت به سیم‌های هوایی.

چرا کابل فشار متوسط اهمیت دارد؟

در شبکه‌های توزیع برق، انتقال نیرو در ولتاژ متوسط باعث می‌شود تا فراوانی کابل‌ها و تجهیزات با هزینه و تلفات کمتر انجام گیرد. کابل‌های MV می‌توانند بارهای نسبتاً بالا را با ایمنی و کارایی مناسب حمل کنند و نقش کلیدی در پایداری شبکه‌های برق دارند.

اگر نیاز دارید تا مشخصات فنی دقیق‌تر، استانداردها یا نحوه انتخاب کابل فشار متوسط را بدانید، خوشحال می‌شوم بیشتر توضیح دهم!

کابل‌های فشار متوسط (MV) با توجه به نوع هادی، ساختار، حفاظت و کاربردشان به انواع مختلفی تقسیم می‌شوند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. در ادامه توضیح مختصری درباره هر کدام از انواعی که اشاره کردید آورده شده است:

1. کابل‌های آلومینیومی

• هادی از جنس آلومینیوم ساخته شده‌اند.
• وزن کمتری نسبت به کابل‌های مسی دارند و هزینه تمام شده آن‌ها کمتر است.
• مناسب برای انتقال برق در مسافت‌های کوتاه تا متوسط و در شرایطی که صرفه اقتصادی مهم است.

2. کابل‌های مسی

• دارای هادی از جنس مس هستند.
• رسانایی بالاتر و مقاومت مکانیکی بهتر نسبت به آلومینیوم دارند.
• مناسب برای کاربردهایی که نیاز به پایداری و انتقال جریان بالا دارند.

3. کابل‌های تک‌رشته‌ای (Single Core)

• فقط یک رشته هادی دارند.
• معمولاً برای کابل‌کشی در سیستم‌هایی استفاده می‌شوند که به نصب هر رشته به صورت جداگانه نیاز است.
• در شبکه‌های فشار متوسط معمولاً به صورت سه کابل تک‌رشته‌ای برای هر فاز استفاده می‌شوند.

4. کابل‌های چند رشته (Multi Core)

• شامل چند هادی (معمولاً 3 یا 4 رشته) هستند که در یک غلاف قرار دارند.
• نصب و نگهداری راحت‌تر دارند و فضای کمتری اشغال می‌کنند.
• کاربرد مناسب در محیط‌هایی که کابل‌ها باید جمع و جور و منسجم باشند.

5. کابل بدون زره

• فاقد لایه محافظ فلزی (زره) هستند.
• بیشتر در محیط‌های داخلی یا مکان‌هایی که خطر مکانیکی و جوندگان کمتر است استفاده می‌شوند.
• وزن کمتر و انعطاف‌پذیری بیشتری نسبت به کابل‌های زره‌دار دارند.

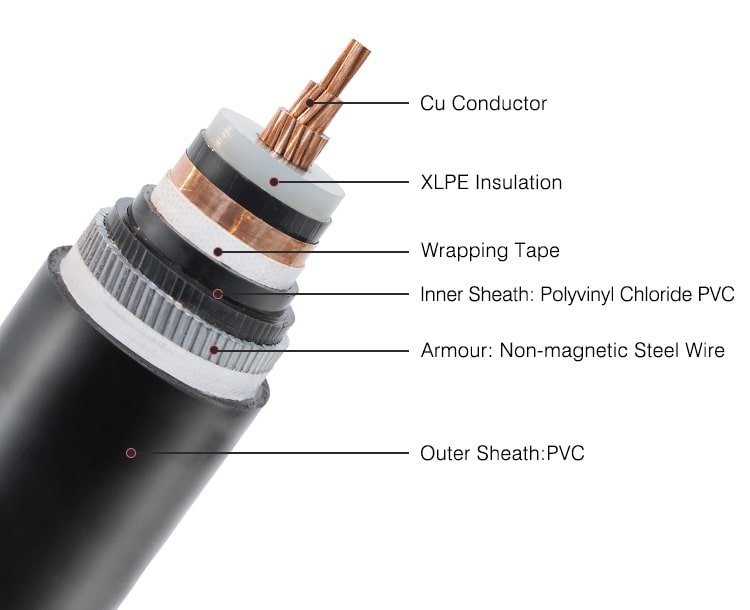

6. کابل زره‌دار

• دارای لایه حفاظتی فلزی (مانند سرب، فولاد یا آلومینیوم) هستند که به کابل مقاومت مکانیکی بالاتری می‌دهد.
• مناسب برای نصب در زیر زمین، مکان‌هایی که احتمال آسیب مکانیکی وجود دارد و محیط‌های سخت.
• محافظت بالا در برابر ضربه، جوندگان و فشارهای محیطی.
