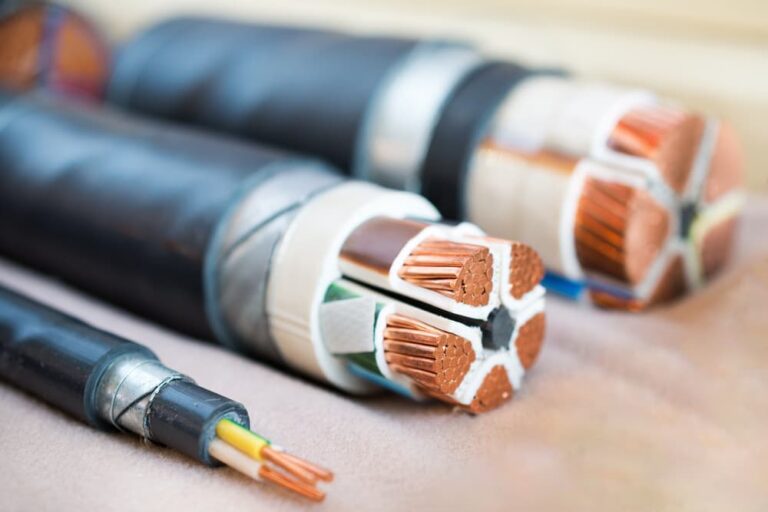

آشنایی با انواع عایق و روکش سیم و کابل (PVC ،XLPE ،PE و…)

انتخاب کابل مناسب بدون شناخت مواد تشکیل‌دهنده آن غیرممکن است. هر پروژه الکتریکی بسته به شرایط محیطی (حرارت، رطوبت، فشار مکانیکی)، نیازمند نوع خاصی از پلیمر است.

۱. عایق PVC (پلی وینیل کلراید)؛ پرمصرف‌ترین متریال

PVC محبوب‌ترین ماده در تولید سیم و کابل‌های ساختمانی و فشار ضعیف است. این ماده به دلیل قیمت مناسب و انعطاف‌پذیری بالا، سهم بزرگی از بازار را به خود اختصاص داده است.

• مزایا: خودخاموش‌شونده (مقاوم در برابر گسترش شعله)، قیمت ارزان، کاربری آسان.
• معایب: در دمای بسیار بالا (بالای ۷۰ درجه) نرم می‌شود و در دمای بسیار پایین شکننده است. همچنین هنگام سوختن گاز سمی هیدروژن کلراید تولید می‌کند.
• کاربرد: سیم‌کشی ساختمان، کابل‌های ابزار دقیق و کابل‌های فشار ضعیف معمولی.

۲. عایق XLPE (پلی‌اتیلن کراس لینک شده)

XLPE نسخه ارتقا یافته پلی‌اتیلن است که از طریق فرآیندهای شیمیایی، پیوندهای عرضی در ساختار آن ایجاد شده است. این تغییر باعث می‌شود تحمل حرارتی آن به شدت افزایش یابد.

• مزایا: تحمل دمای کاری تا ۹۰ درجه سانتی‌گراد (و ۲۵۰ درجه در زمان اتصال کوتاه)، مقاومت عالی در برابر مواد شیمیایی و رطوبت، عمر طولانی.
• معایب: انعطاف‌پذیری کمتر نسبت به PVC و قیمت بالاتر.
• کاربرد: کابل‌های فشار متوسط و فشار قوی، خطوط انتقال برق و کابل‌های زیرزمینی.

۳. عایق و روکش PE (پلی‌اتیلن)

پلی‌اتیلن (Polyethylene) دارای خواص الکتریکی فوق‌العاده‌ای است و به عنوان یک عایق دی‌الکتریک عالی شناخته می‌شود.

• مزایا: مقاومت بسیار بالا در برابر نفوذ آب و رطوبت، مقاومت در برابر سایش و مواد اسیدی.
• معایب: قابلیت اشتعال بالا (مگر اینکه مواد افزودنی داشته باشد).
• کاربرد: کابل‌های مخابراتی، کابل‌های فیبر نوری و کابل‌هایی که مستقیم زیر خاک دفن می‌شوند.

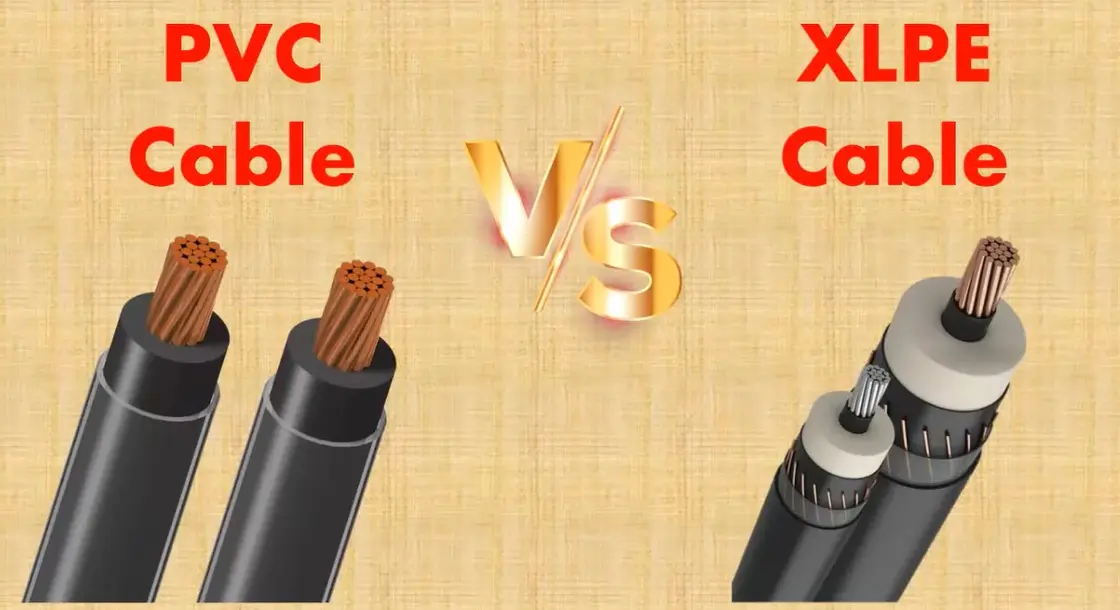

تفاوت کابل XLPE و PVC چیست؟

۴. روکش LSZH (کم‌دود و بدون هالوژن)

در اماکن عمومی مانند مترو، بیمارستان‌ها و فرودگاه‌ها که ایمنی جان انسان‌ها در اولویت است، از روکش‌های Low Smoke Zero Halogen استفاده می‌شود.

• ویژگی کلیدی: در صورت آتش‌سوزی، دود بسیار کمی تولید کرده و فاقد گازهای سمی و کشنده (هالوژن) است.
• کاربرد: مراکز داده (Data Centers)، اماکن پررفت‌وآمد و محیط‌های بسته.

۵. روکش‌های لاستیکی (EPR و سیلیکون)

برای محیط‌هایی که نیاز به انعطاف‌پذیری فوق‌العاده یا مقاومت حرارتی بسیار بالا دارند، پلیمرهای لاستیکی بهترین گزینه هستند.

• EPR: مقاومت عالی در برابر اوزون و حرارت.
• سیلیکون: تحمل دمایی تا ۲۰۰ درجه سانتی‌گراد؛ ایده‌آل برای کابل‌های اعلام حریق و محیط‌های کوره.

جدول مقایسه سریع انواع عایق کابل

نکات مهم در انتخاب نوع روکش و عایق

۱. محیط نصب: اگر کابل در معرض تابش مستقیم آفتاب است، باید روکش مقاوم در برابر UV (مانند PE مشکی) انتخاب کنید.

۲. دمای محیط: برای موتورخانه‌ها یا محیط‌های صنعتی با حرارت بالا، حتماً از XLPE یا کابل‌های نسوز سیلیکونی استفاده کنید.

۳. تنش مکانیکی: در محیط‌هایی که احتمال ضربه یا کشش وجود دارد، روکش‌های پلی‌اتیلن (PE) به دلیل سختی بیشتر مناسب‌ترند.

تفاوت روکش سیلیکونی و PVC

نتیجه‌گیری

شناخت انواع عایق و روکش سیم و کابل به شما کمک می‌کند تا علاوه بر کاهش هزینه‌های نگهداری، ایمنی سیستم الکتریکی خود را تضمین کنید. در حالی که PVC برای مصارف عادی گزینه‌ای اقتصادی است، XLPE برای بارهای سنگین و LSZH برای حفظ ایمنی جان انسان‌ها در اولویت قرار دارند.

سوالات متداول:

• تفاوت اصلی PVC و XLPE چیست؟ تحمل دمایی بالاتر و طول عمر بیشتر در XLPE اصلی‌ترین تفاوت است.
• بهترین کابل برای محیط‌های مرطوب کدام است؟ کابل‌هایی با روکش XLPE یا PE بهترین عملکرد را در برابر رطوبت دارند.
• کابل ضد حریق چیست؟ کابل‌هایی که معمولاً دارای عایق سیلیکون و روکش LSZH هستند و در برابر آتش مقاوم‌اند.
